在电子制造领域，陶瓷基板以其卓越的性能脱颖而出，成为众多高端应用中的核心组件。相较于传统的FR-4基板，陶瓷基板能在极端高温下保持出色的稳定性，其导热性能更是传统材料的数十至百倍，被誉为芯片的“超级散热器”。从新能源汽车的动力系统到5G通信的关键部件，陶瓷基板的应用无处不在。

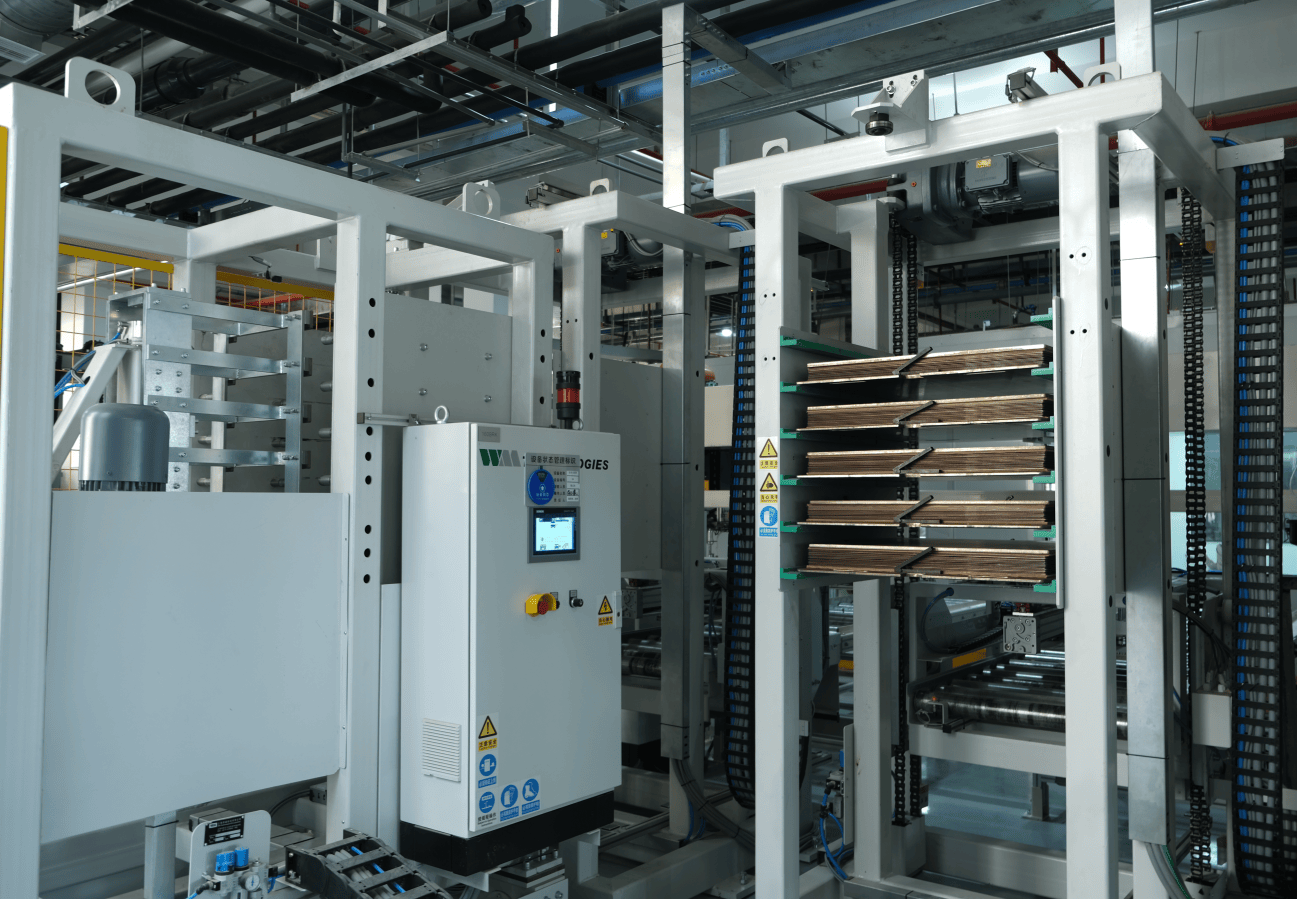

陶瓷基板的制造过程，是一场从细微粉末到高科技产品的华丽蜕变。首先，选择合适的陶瓷材料是基础，这决定了基板的“基因”。氧化铝陶瓷以其经济实用、导热性能适中，成为家电控制等中功率应用的优选；而氮化铝陶瓷，则以其惊人的导热性能，成为新能源汽车电机控制器等高性能需求的理想之选；至于碳化硅陶瓷，其硬度与耐热性更是达到了极致，成为航天军工等领域的宠儿。
接下来，通过成型工艺，陶瓷粉末被赋予形状。干压成型适用于简单、小尺寸的基板生产，快速但精度有限；而流延成型则以其高精度和复杂形状制造能力，成为高端射频模块等应用的首选。在流延成型过程中，陶瓷粉末被调制成浆料，均匀涂布在PET膜上，烘干后剥离，即可得到厚度均匀、精度极高的薄片。
高温烧结是陶瓷基板硬化的关键步骤。在这一阶段，生坯经过高温处理，陶瓷粉末颗粒相互融合，形成致密的陶瓷结构。烧结温度和时间的精确控制至关重要，稍有偏差就可能导致基板开裂或性能下降。烧结后的基板还需经过精细打磨，以确保其平整度满足后续金属化工艺的要求。
金属化是陶瓷基板获得导电性能的关键步骤。厚膜金属化采用丝网印刷技术，将金属粉末印刷在陶瓷表面，再经过烧结形成导电层。这种方法成本低、效率高，适用于大面积线路。而薄膜金属化则采用溅射或蒸镀技术，在陶瓷表面形成纳米级金属层，再通过光刻工艺制作出精细线路，适用于高频射频基板。
陶瓷基板以其出色的导热性、耐高温性和绝缘性能，在电子制造领域占据重要地位。然而，其脆性和高成本也限制了其应用范围。随着新能源汽车和5G技术的快速发展，陶瓷基板正朝着更薄、更集成的方向发展。同时，业界也在不断探索陶瓷与金属复合基板等新型材料，以期在保留陶瓷优异性能的同时，增加其韧性和降低成本。
陶瓷基板，这个看似不起眼的组件，却在高端电子设备中发挥着至关重要的作用。从新能源汽车到5G手机，从功率模块到射频组件，陶瓷基板以其卓越的性能和精湛的工艺，默默支撑着现代电子技术的飞速发展。
