在智能终端设计领域，一场旨在追求极致屏占比与沉浸视觉体验的革命正如火如荼地进行。全球顶尖的智能设备制造商正积极探索如何将科技美感与用户体验完美融合，而柔性显示屏技术的突破无疑是这场革命中的关键一环。在此背景下，汉高公司凭借其创新的柔性显示屏FDP（Flexible Display Protection）封装技术，引领着智能终端视觉体验的新潮流。
早期的屏幕设计受限于技术条件，往往伴随着较宽的边框和非显示区域，这些区域不仅用于结构支撑，还承载着前置摄像头、传感器等关键元件。然而，随着消费者对“无边界屏幕”的日益追求，极窄边框设计已成为新的流行趋势，推动着产业链不断攻克技术难关。

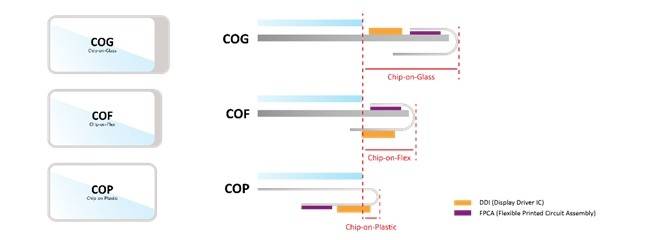

为了实现这一设计愿景，屏幕封装工艺经历了从COG到COF，再到COP的技术演进。COG工艺将显示驱动芯片直接集成在玻璃基板上，虽技术成熟且性价比高，但边框宽度难以避免。随后，COF工艺通过将芯片键合在薄膜上并弯折至显示面板背面，有效缩小了边框宽度。而COP技术则更进一步，将芯片封装在柔性塑料基板上并巧妙隐藏，实现了视觉上的极窄边框。
尽管COP技术让智能手机实现了“无界”视觉体验，但排线位置的脆弱性仍是一个挑战。为了应对这一问题，汉高凭借其卓越的粘合剂技术，推出了创新的柔性显示屏封装解决方案。该技术不仅突破了传统设计的局限，还赋予了智能终端设计更多的可能性。
汉高的柔性显示屏封装技术通过创新设计，将粘接区域转移至显示屏底部，不仅增强了显示屏的保护效果，还进一步缩小了边框间距。同时，该技术采用高分子材料形成非侵入式高强度机械结构，有效保护了显示屏幕排线连接处，显著提升了抗冲击性能。
在制造工艺方面，汉高的柔性显示屏封装技术更加高效、绿色。以显示模组单体组装为例，传统方式需要较长时间，而汉高的FDP封装工艺仅需20分钟，大幅提升了生产效率。该技术的快速紫外线固化及阴影区域可固化的特性，进一步降低了能耗与碳足迹，为行业的可持续发展做出了贡献。
为了满足客户多元化的需求，汉高还提供了高度定制化的解决方案。依托其位于东莞的电子粘合剂应用技术中心，汉高为客户提供从注胶、固化到脱模的全流程一站式服务。汉高的技术专家深入洞悉客户需求，为其量身定制解决方案，确保了商用性和可靠性的平衡。
作为电子材料的创新领导者，汉高凭借其定制化的创新和卓越的应用测试能力，不断拓展技术边界，为智能终端制造商创造了更大的价值。其柔性显示屏封装技术的推出，无疑为智能终端设计领域带来了新的突破和灵感。
